如何分辨不锈钢切削液的颜色

    不锈钢切削液、铝合金切削液、镁合金切削液稀释后的工作液颜色多是由切削液的类别和切削液中染料决定的，切削液的颜色一般分为：乳白、水白、蓝白、绿白；翠绿、天蓝、浅蓝、金黄、巴斯夫红、荧光绿等

    乳化型切削液兑水稀释颜色乳白、水白多是由于本身体系造成的：基础油、矿物油在乳化剂的作用下被剪切为极小的颗粒分散在水中形成水包油，从外观看就是乳白色。

    蓝白、绿白是在乳化型切削液中额外添加了蓝色和绿色的染料造成的，使用切削液兑水稀释后从外观看起来，切削液的颜色白中带蓝或者白中带绿色。

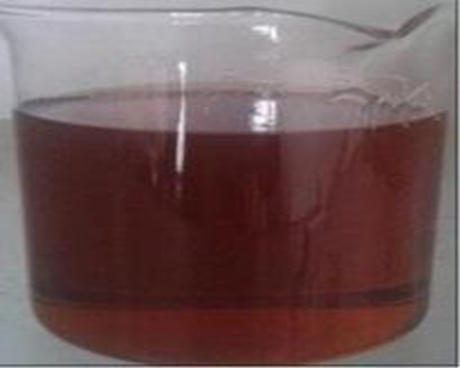

    切削液被稀释后是翠绿、天蓝、浅蓝、金黄、红色、荧光绿那但是合成类切削液在添加了相对应的染料人为造成的。

    无论稀释液是何种颜色，如果其透明度仍然和水一样那么可以断定该体系为全合成切削液，如果稀释液的透明度稍差即为半合成体系的切削液，一般带有乳白色而且透明度极差，可以论为是乳化型切削液。

    铝合金是目前加工企业遇见问题最多的一种合金，其中压铸铝尤为突出。除了由于切削液ph值过高引起的发黑现象，还经常会出现加工后的产品出现白斑。白斑的出现并非一定是由切削液ph呈碱性造成的。

    白斑一可以分为阳极反应，二可以是产品表面霉变出现白斑。有时候切削液配伍不当也会引起白斑的产生，比如附着力较强的T701、T702等油性防锈剂。

    加工压铸铝使用的切削液必须选择ph值在7~8左右的体系，最好是不含乙醇胺、烧碱等强腐蚀性原料的切削液。

    在切削液使用前可以先把小型工件作为实验对象，进行简单有效的测试，具体办法是：先用1000目砂纸把加热后的测试样品打磨光亮后用酒精擦拭干净后，放入含有量为5%的待使用切削液中浸泡24h，24h后取出实验样品，观察测试样品，样品表面无发黑、发白、变黄 保持原有的颜色，且工件表面光亮度变化越小越好。实验样品放置24h后再观察样品表面的变化，表面变化越小越好，此切削液即为上品。
